En tant que fabricants professionnels, Singhui souhaite vous fournir un centre de travail de perçage de sculpture sur porte CNC PTP. Et nous vous offrirons le meilleur service après-vente et une livraison rapide.
Centre de travail de perçage de sculpture de découpe CNC de porte PTP
La machine est conçue pour répondre à diverses exigences de traitement complexes, très polyvalente avec des fonctions de routage, de perçage, de découpe, de fraisage latéral, de sciage et autres.
Description du produit
La machine est conçue pour répondre diverses exigences de traitement complexes, très polyvalentes avec Routage, perçage, découpe, fraisage latéral, sciage et autres fonctions. Table aspirante équipée de ventouses. Recadrer la feuille entière à votre taille idéale, fraisage, perçage, sciage, découpe et fraisage – multiples fonctions, tout en un. Facile à charger et à décharger, passez moins de temps mais en tirer davantage.
Paramètre technique
Série | E3-0924 | E3-0930 |
Format de voyage | 1310*2720*160mm | 1310*3330*160mm |
Taille de travail | 900*2440*80mm | 900*3050*80mm |
Taille du tableau | 900*2440mm | 900*3050mm |
Transmission | Entraînement à crémaillère et pignon X Y, entraînement à vis à billes Z | |
Structure du tableau | Pods et rails | |
Puissance de la broche | 5,5 kW | |
Vitesse de broche | 18000 tr/min | |
Vitesse de déplacement | 60 m/min | |
Vitesse de travail | 20 m/min | |
Configuration du banc de forage | 9 verticaux+ 6 horizontaux+ 1 lame de scie | |
Système de conduite | Yaskawa | |
Manette | OSAI | |
Tension | AC380/3P/50HZ |
Images détaillées

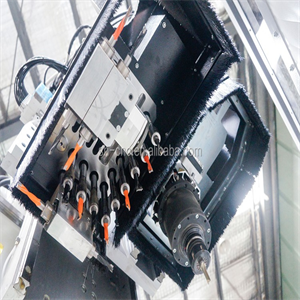

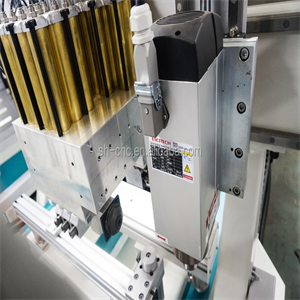

1. Broche chinoise avec unité d'alésage
Le la machine adopte une broche de refroidissement par air chinoise avec des forets importés d'italie, comprenant 9 forets verticaux, 6 forets horizontaux et 1 foret à lame de scie, ce qui peut répondre à davantage d’exigences de traitement des utilisateurs.

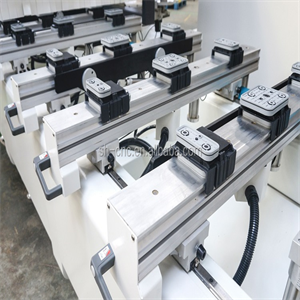

2. Zone d'exploitation à double station
Le La machine est équipée d'une zone de travail à double poste, équipée de 18 pièces de blocs d'adsorption sous vide allemand Schmitz et 2 rangées de cylindres de positionnement. Il peut être utilisé pour l'adsorption d'une page entière et adsorption point à point. Facile à charger et à décharger, dépensez moins temps.
